日本进口石川除渣剂

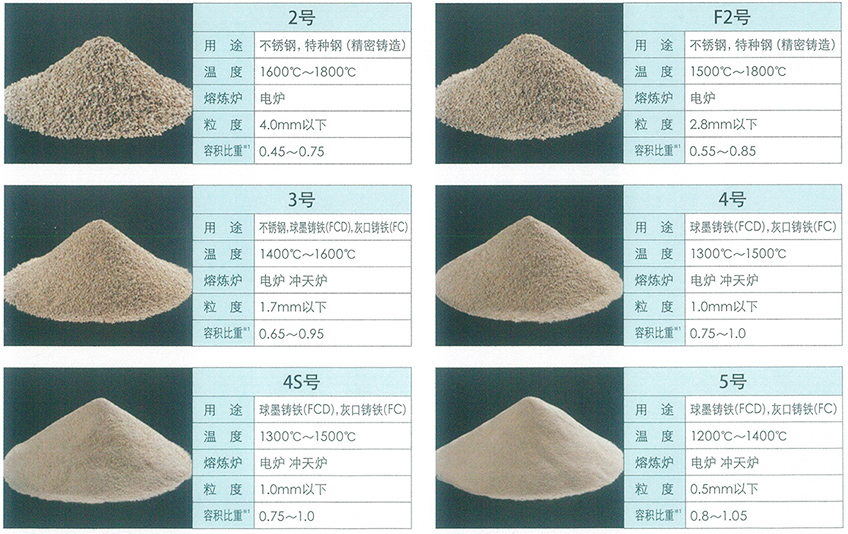

　　除渣材产品分类一览表

　　以上数据仅为参考数值，不是保证数值。详情相谈请垂询本公司

　　1、容积比重:测量碎石的比重时，由于岩石里面存在大量空隙，用水填充所有空隙比较困难，于是按照其成形的尺寸来计算体积，然后用重量除以体积的简便办法求得比重。

　　2、产品的颜色可能会因地层而异，但是质量绝对保证。

　　3、产品的制造方法、规格等如有变更，恕不提前通知。

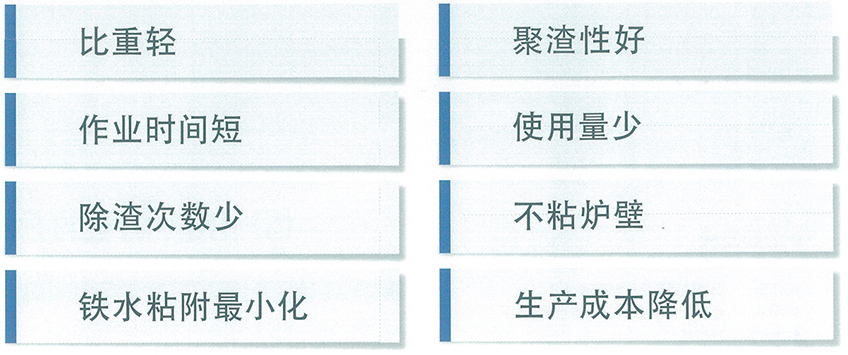

　　特性：

　　使用石川硅石，可对「提高铸造产品品质」

　　「降低不良品发生率」以及「保护环境」上得到全面实现。

　　使用方法：

　　1.用柄勺、铲子等盛取「石川硅石」，靠近铸造溶液表面播撒。其膨胀的同时，在铸造溶液表面急速形成一层被膜，与矿渣及异物粘合形成膨胀体。

　　再用适当的棒状工具将粘合膨胀体挑出扔掉，就能得到干净的铸造溶液。

　　2.根据铸造溶液的种类、浇包大小、熔炼炉的容量以及使用目的不同，使用量也各不相同,通常1吨铸造溶液需播撒「石川硅石」约0.3-0.6升。

　　3.不需像稻草灰那样大量撒播。

　　产品在起泡时，偶尔会有爆裂迸出现象，操作时请注意保持足够的距离，使用防护以免烫伤。

　　石川硅石的性质：

　　岩石种类 沉积岩(主要是凝灰岩)

　　石川硅石在显微镜下的照片(放大500倍)

　　石川硅石是一种夭然矿产物，因此并非所有产品均与上述数据完全一致。

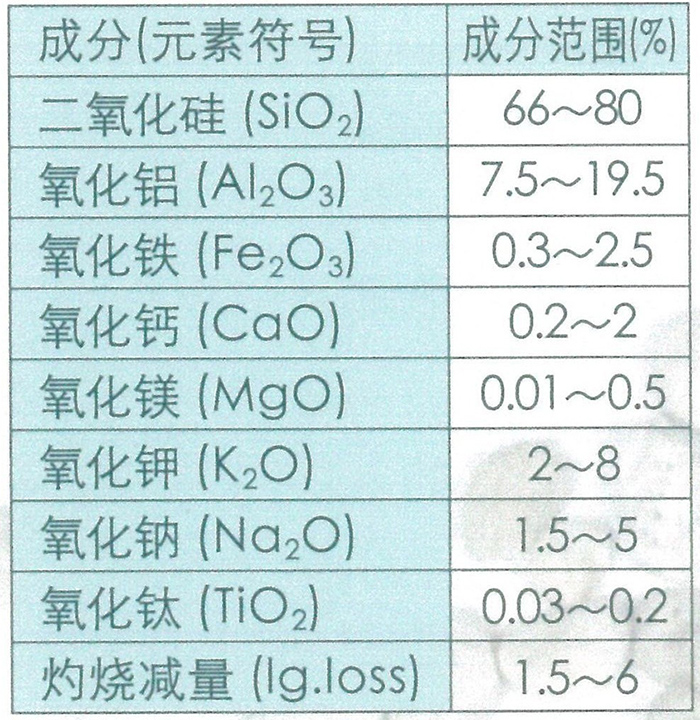

　　主要组成：

　　吸水率：29.20% (JIS:R:A5208)

　　气孔率试验：77.6%(1号)(JIS:R:2614)

　　PH试验：4.5-7.0

　　耐酸试验：60℃铍硫酸、铍硫酸+浓硝酸2.3%...…无变化

　　                    30℃铍硫酸、铍硫酸+浓硝酸2.3%...…无变化

　　                     属于天然玻璃(Si02)，化学性质极其稳定

　　耐火度：SK 3a (C1.140℃) JIS一R2204

　　热传导率：180.5℃ 0.280Kcal/mh℃

　　                     302.5℃ 0.348Kcal/mh℃

　　冻结试验：在-20℃条件下放置24小时......无变化JIS-A5208

　　饱和透水系数：2.5*10-²m/s
